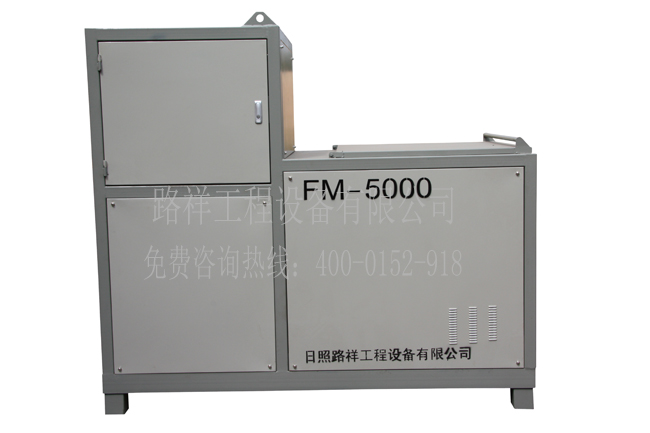

FM5000型颗粒木质纤维投料机

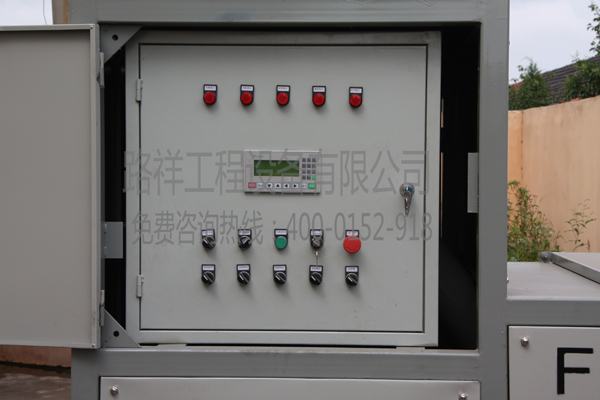

FM5000型颗粒木质纤维投料机内部

FM5000型颗粒木质纤维投料机内部

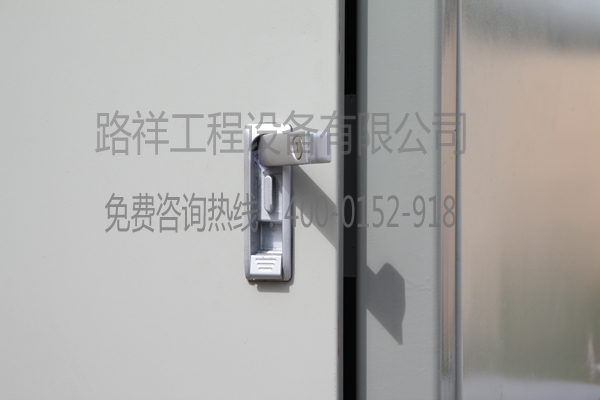

FM5000型颗粒木质纤维投料机把手

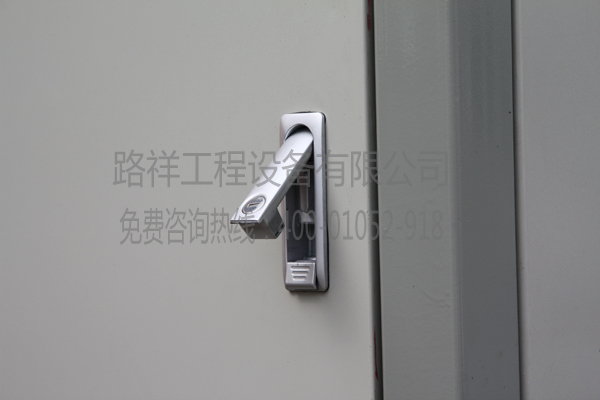

FM5000型颗粒木质纤维投料机把手


抗车辙剂投料机

FM-5000电子计量投送设备

简介:FM-5000投料机是为了配合沥青混凝土生产,向间歇式沥青拌和设备中及时准确地把定量的物料加到沥青混合料中,通过拌和后均匀分散到混合料中,从而增强沥青路面的高温稳定性和施工安全进度。


结构及工作原理:

投料机由料斗;螺旋提升输送机;微进器;称重料仓;送料锁压器;进给阀门;气动执行器;高压风泵;微电脑电控系统;室内控制器;报警装置等组成。除室内控制器外,所有设备零部件全部装在一个机座上,便于起吊及现场安装。 该机针对颗粒物料的特点,采用正法静态电子计重方法。生产时将物料倒入料斗中,料斗门关闭后,生产过程受PLC程序控制,加料螺旋输送自动把料斗中的物料输送到称重料仓中进行称重;通过微进器实现精确称量至所需重量;等待送料指令;指令信号接通时风泵、气动执行器及送料避风器工作,将物料送至拌合缸体内进行拌合。如装有外挂料箱时本机会自动将物料进行称量输送至外挂料箱后等待送料指令;指令信号接通时会实现1秒瞬间放料;实现物料与集料的结合,最终均匀地分散到沥青混合料中。料仓中始终保持有一定量的物料处于等待状态,及时补充到计量系统中;PLC程序控制器接收到来自拌合设备的投料信号后,然后自动再次加料。如此自动循环,从而实现与拌合机的协调生产,及时准确地将标定的物料加到沥青混合料中。


性能特点:

1、适用范围广:它适用于M5000型及其以下的所有间歇式沥青拌合设备。

2、采用PLC程序控制、电子计重计量、时间容积计量,自动化程度高;投

料时间准确、稳定、精度高;同时降低了现场操作工人的劳动强度。

3、电气控制上设计了放石料(沥青)信号与投料机之间的电气联锁,可有效防止漏加的现象;而且它设计有简明的故障声光报警,复杂的称重系数报警、直观的故障报警,能够及时显示故障点,及时报警和停机。便于及时处理故障,并配备特殊信号连接输入,实现国外各种拌合机控制信号的联动,可接入12V---380V控制电压。

4、投料机的出料口延伸到拌合设备的拌锅内的落料口处,并增加了一个导引拐弯,还可加装外挂料仓,可瞬间加料。引导物料更有效地与集料混合,增强干拌弥散效果,更好地发挥纤维稳定剂作用。

5、投料机的关停控制按钮可接在拌合控制室,可以及时关停,便于处理拌料生产前、后涮锅及拌机故障等情况下造成不必要的投料。

6、计量精度高:该机每次纤维输送量为1-40Kg可调,计量精度为±0.2%,标定精度可达到±0.05%。

7、操作直观方便:该机配有IOP液晶显示屏及打印接口,便于设定工作参数并能及时显示操作程序及故障监控提示。

8、控制灵活:该机能提供自动和手动两种控制方式,自动控制用于正常生产,手动控制用于生产调试、检测。

9、安装方便:该设备集中装配于一个底盘上,安装时只需就近将该投料设备出口与拌合设备的斜提落料口或拌缸用风送管相联,接通电源后即可与拌料生产同步协调工作。


技术参数:

型      号:  FM5000型投料机

总装机质量:  1150kg

外形  尺寸:  2280*1150*2100

总  功  率:  14.5kw

使用  电压:  380V

控制  电压:  220V

信号  电压:  24V、36V、110V、220V及无缘信号或开关信号

最大输送量:  >2kg/秒、带有外挂系统>10kg/秒

最大  扬程:  45米

最大  风压:  47kpa

最大  风量:  23m3/min

最大真空度:  -30kpa

使用  压力:  30kga

最大投料量:  35kg/次

控制方式:PLC微电脑双电路控制,采用双保护电路,带有多级控制,室内控制器、打印系统、报警系统、中文触摸屏,进口大功率增压风泵。

计量  方式:电子称重计量正法计量

称量  精度:±0.02%

储料仓容积:0.8m3

使用物料:抗车辙剂、温拌剂、木质素纤维等颗粒及粉状物料。

风 送 管:内径115mm大真空度:  -30kpa

使用  压力:  30kga

最大投料量:  35kg/次

控制方式:PLC微电脑双电路控制,采用双保护电路,带有多级控制,室内控制器、打印系统、报警系统、中文触摸屏,进口大功率增压风泵。

计量  方式:电子称重计量正法计量

称量  精度:±0.02%

储料仓容积:0.8m3

使用物料:抗车辙剂、温拌剂、木质素纤维等颗粒及粉状物料。

风 送 管:内径115mm
