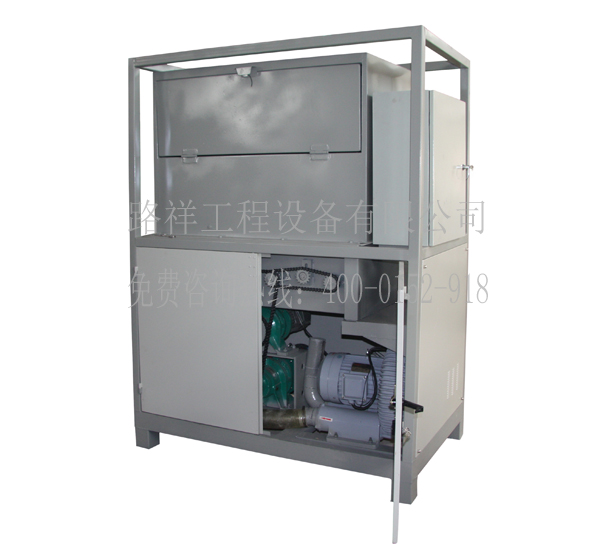

FX5000型聚酯纤维投料机



FX5000型聚酯纤维投料机

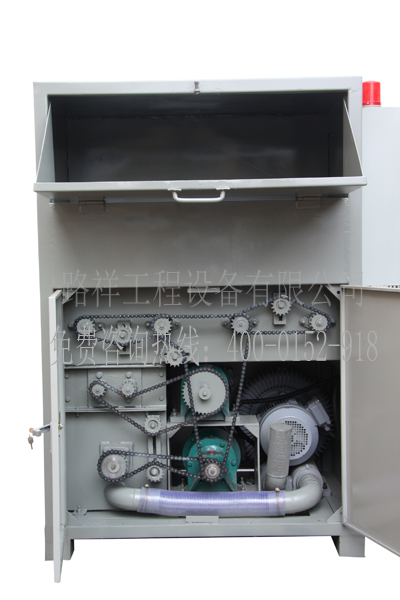

FX5000型聚酯纤维投料机内部

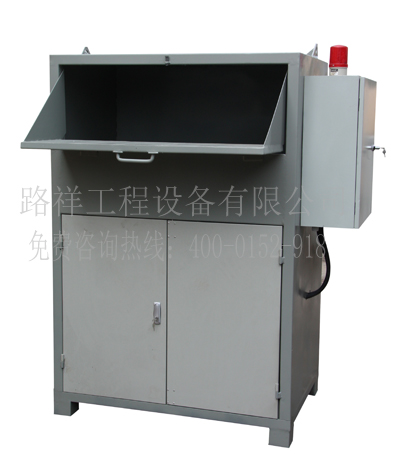

FX5000型聚酯纤维投料机内部

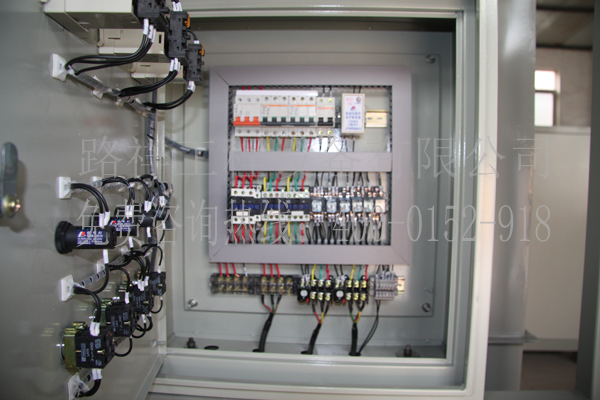

FX5000型聚酯纤维投料机内部

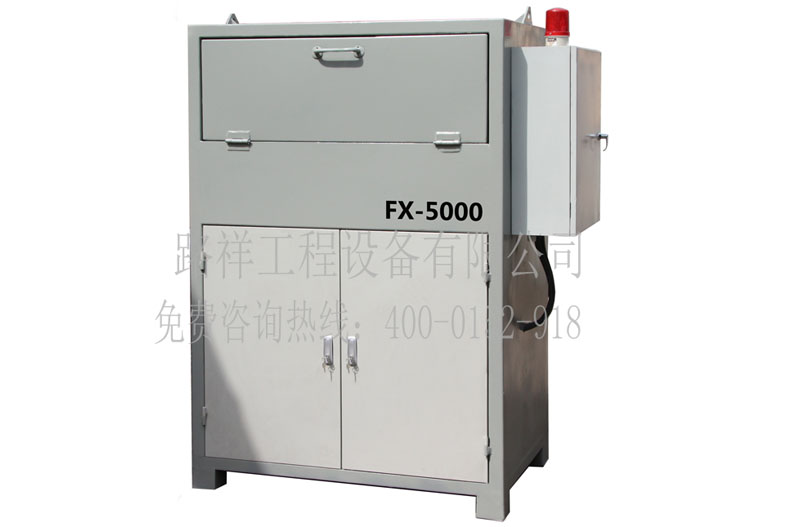

FX-5000全纤维投料机

纤维打散计量输送设备

简介FX5000纤维投料机是为了配合沥青混凝土生产,向间歇式沥青拌和设备中及时准确地把定量的纤维加到沥青混合料中,通过拌和后均匀分散到混合料中,从而增强沥青路面的高温稳定性。


FX5000纤维投料机的结构及工作原理:

投料机由料斗,加料平衡挡板,一级蓬松,计量系统,时间计量系统、出料螺旋输送机,二级蓬松,三级蓬松、计量开松、一级风机,二级风机,电控装置、报警装置等组成。所有设备零部件全部装在一个机座上,便于起吊及现场安装。 该机针对纤维的特点,采用电子计重和容积式计量两种方法。生产时将袋装压缩纤维或散装纤维倒入料斗中,料斗门关闭后,生产过程受PLC程序控制,加料螺旋输送打散把料斗中的纤维输送到料斗中进行初次蓬松,再通过二级打散、三级打散进一步细化后落到四级计量打散下部,PLC程序控制器接收到来自拌合设备的投料信号后,出料螺旋输送机立即将容重均匀的纤维以标定纤维投料机的速度,再经过两级风机吹送到拌缸内,实现纤维与集料的结合,最终均匀地分散到沥青混合料中。料仓中始终保持有一定量的木质纤维处于蓬松状态,及时补充到计量系统中;如此自动循环,从而实现与拌合机的协调生产,及时准确地将标定的木质纤维加到沥青混合料中。

 FX5000投料机的性能特点

1、适用范围广:它适用于M5000型及其以下的所有间歇式沥青拌合设备。

2、采用PLC程序控制、电子计重计量、时间容积计量,自动化程度高;投

料时间准确、稳定、精度高;同时降低了现场操作工人的劳动强度。

3、电气控制上设计了放石料(沥青)信号与纤维投料机之间的电气联锁,可有效防止漏加纤维的现象;而且它设计有简明的故障声光报警,便于及时处理故障,并配备特殊信号连接输入,实现国外各种拌合机控制信号的联动,可接入12V---380V控制电压。

4、纤维投料机的出料口延伸到拌合设备的拌锅内的落料口处,并增加了一个导引拐弯,可引导纤维更有效地与集料混合,增强干拌弥散效果,更好地发挥纤维稳定剂作用。

5、纤维投料机的关停控制按钮可接在拌合控制室,可以及时关停,便于处理拌料生产前、后涮锅及拌机故障等情况下造成不必要的投料。

6、计量精度高:该机每次纤维输送量为3-20Kg可调,计量精度为±1%,标定精度可达到±0.5%。

7、操作直观方便:该机配有IOP液晶显示屏及打印接口,便于设定工作参数并能及时显示操作程序及故障监控提示。

8、控制灵活:该机能提供自动和手动两种控制方式,自动控制用于正常生产,手动

控制用于生产调试、检测。

  9、安装方便:该设备集中装配于一个底盘上,安装时只需就近将该投料设备出口与拌合设备的斜提落料口或拌缸用风送管相联,接通电源后即可与拌料生产同步协调工作。


纤维输送设备技术参数:

型号:            FS-5000

控制电压:        110V / 220V 可调式

控制方式:       人工 / 自动接入,与拌合站同步控制

计量方式:       电子自动称重计量;时间/流量计量两种可转换式

工作温度:       5℃---60℃

总质量:         1200kg

出料口径:       125mm

料斗容量:       60kg(木质纤维);

出料重量:       1-40kg (任意设定);

控制精度:       +/-0.2kg;

投料速度:       每秒钟1.5kg

出料扬程:        40m;

装机容量:       15.5Kw;

额定电流:        32A;

额定电压:        380VAC   三相五线;

输入运行信号:    无源触点信号或24v110v220v控制电压均可。

外形尺寸:      2100mm×1000mm×2300mm

流量:           木质纤维:3kg—15kg/10秒

                 聚酯纤维:3kg—35kg/10秒

                 矿物纤维:3kg—45kg/10秒

适用范围:       各类纤维均可适用

间歇式拌合机:  最大可供5000型进口、国产沥青拌合站。

连续式拌合机:  最大可供1000吨/每小时进口、国产沥青拌合站配套工作。
